Projekt GALahad:

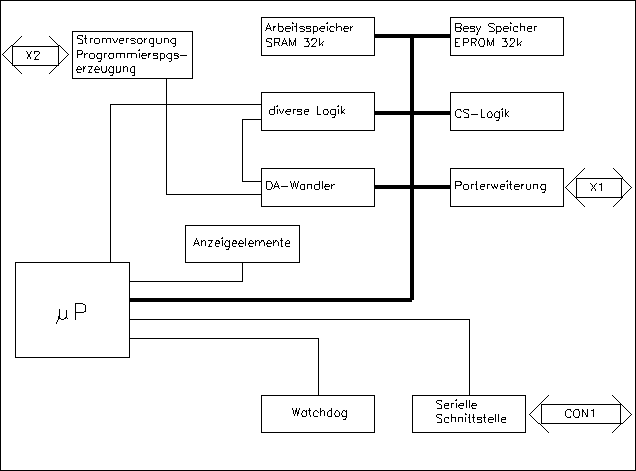

  Übersicht der Funktionsblöcke

So begann alles:

Vor ca. 2 Jahren musste ich feststellen, daß meine Vorräte an GAL A-Typen zur Neige gingen und man nur noch B- bzw. C-Typen bekam. Da war es klar, das ein neues Programmiergerät für PLDs her muß. Die Idee zu GALahad war geboren.
Um das leidige Thema mit den Programmierzeiten und den unterschiedlichen Rechnergeschwindigkeiten zu umgehen, habe ich mich entschlossen, das Programmiergerät mit einem eigenen Prozessor und OS auszustatten um vom Rechner und seiner Geschwindigkeit unabhängig zu sein. Jetzt kommuniziert GALahad über die serielle Schnittstelle mit dem Rechner. Die Baudrate ist derzeit auf 19200 fest eingestellt, aber 38400 Baud dürften auch kein Problem sein. :) Auf die Übertragung des JEDEC-Files muß man also nicht lange warten.

Bilder der einzelnen Versuchsaufbauten:


Die ersten Experimente mit dem Spannungswandler.

Erster Versuchsaufbau mit Prozessor und Analogteil.

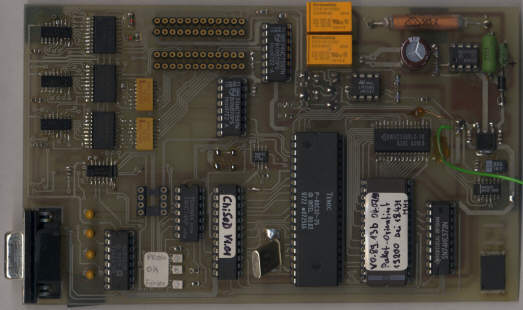

Der Komplette Prototyp als Platine.

Die Daten:

• komplette Neuentwicklung
• die Edit-Spannung wird (natürlich) mit Hilfe eines DACs eingestellt, ausserdem wird sie nicht von dem altersschwachen TL497 erzeugt, sondern von einem DC-to-DC Converter von MOTOROLA mit großer Genauigkeit der Ausgangsspannung.
• der Edit-Spannungsbereich reicht von 0-22V in 50mV Schritten, mit Strombegrenzung(einstellbar)
• Abgleich komplett über die Software, ohne an Potis 'rumzudrehen :-)

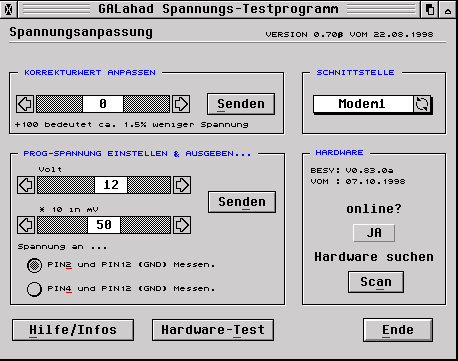

Screenshot der Software zur Spannungseinstellung

• Umfangreiche Infos über die Hardware, sowie deren Test durch die Software (erst ab Besy-Stand V0.90.00 erfügbar)

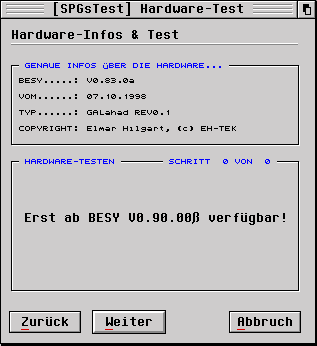

Screenshot vom Menu-HardwareTest

• die Hardware unterstützt direkt die GAL-Typen 16v8, 20v8, 18v10, 20RA10 und 22v10, über Adapter ist noch mehr möglich... Die Software kann im Moment 16v8, 20v8 und 22v10 (Anmerkung: alle GALs als normal, A-, B-, C- oder D-Typ, falls verfügbar)
• Screenshots der Software:

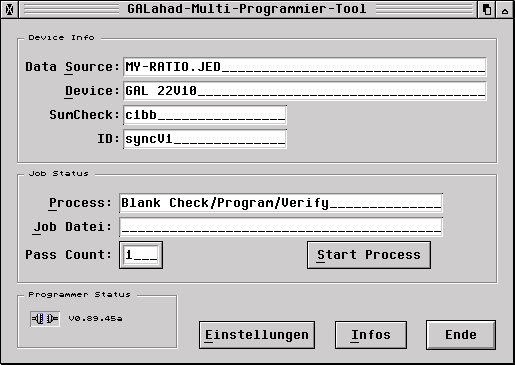

Screenshot des Hauptdialog

Infos zur JEDEC-Datei (GAL22v10)

Infos zur JEDEC-Datei (GAL20v8)

• Die Software ist (Stand 26.11.1999) fertig! Folgende Punkte werden erfüllt:
• Laden und analysieren von JEDEC-Dateien (16v8, 20v8, 20RA10 und 22v10)
• JEDEC-Formate (Codes 91 und 92) FULL und KERNEL sind angestrebt. Ausgewertet werden:
• Fuse Map Checksum!
• Transmission Checksum (BALSAM unterstützt dies natürlich).
• QF (Number of Fuses), leider fügt das noch keiner auf Atari Seite ins JEDEC-File ein (doch, BALSAM!).
• QP (Number of Pins), s.o.
• ist in dem JEDEC-File die Security Fuse gesetzt, dann wird das GAL automatisch geschützt: "1" bedeutet gesetzt, also GAL gegen Auslesen schützen
• und noch ein paar weitere Infos (wurde Default Fuse benutzt? PLCC-Version des GALs etc.)
• Komunikation mit der Hardware (Erkennung, auslesen von GALs)
• genaue Einhaltung der Programmierzeiten (Stichwort µ-Stepping beim 22v10) unabhängig vom Rechnertyp durch On-Board Mikrokontroller, der das Programmieren übernimmt
• Erweiterungen geplant... (z.B. PIC-Prommer)
• Anschluß an eine beliebige serielle Schnittstelle mit mind. 19200 Baud
• uvm.
• Das Übertragungsprotokoll sowie die Komandos zur Steuerung von GALahad sind frei erhältlich, somit steht der Portierung auf ein anderes System nichts im Weg.
• Gegenwärtiger Stand der Soft- und Hardware


  Datum	Hardware	Software
  11.01.1999	Platine REV.02 in Arbeit	Version 0.45g: Diverse Fehler beseitigt und Funktionen eingebaut. Da ich in der Interrupt-Empfangsroutine zu viele Sachen erledigen wollte, ging im schlimmsten Fall ein Zeichen verloren. :( Eine Checksumme im Protokoll soll dies in Zukunft verhindern.
  27.01.1999	-/-	Version 0.45h: Ein sehr böses Speicherleck gefunden... Fehler in der JEDEC-Laderoutine für 20RA10 GALs beseitigt. Durch einen Rundungsfehler in der mathematischen Bibliothek des Mikrokontrollers konnte es zu Abweichungen bei der Programmierspannungberechnung kommen (waren ja auch meine ersten FFP-Routinen in Assembler).
  20.03.1999	-/-	Version 0.51e: Kommunikationsroutinen endlich fertig! Jetzt fehlt nur noch die Anpassung auf der Hardwareseite. :)
  29.05.1999	Platine REV.02 immer noch nicht fertig. :(	Version 0.60c: Durch Verwendung der Device Lib werden jetzt Modem1, Modem2, Serial1 und Serial2 unterstützt. Die Software ist soweit fertig, jetzt fehlt nur noch die neue Hardware. Wer Interesse hat die Software schon einmal zu testen, oder sich als Betatester anmelden will, kann sich bei mir melden.
  16.10.1999	Platine REV.02 demnächst fertig!	Version 0.70b: Interne Fehler entfernt und das Programm aufgeräumt. Leichte Änderungen am Layout. Das Aussehen wird sich aber noch dramatisch ändern, da die Oberfläche nicht nur zum GAL-Programmieren verwendet werden soll.
  26.11.1999	-/-	Version 0.75a: Layout des Main-Dialogs komplett geändert. GAlahad ist jetzt nicht mehr nur auf GALs spezialisiert sondern auch für PICs und mehr...
